電磁鐵的分類

電磁鐵的分類

電磁鐵目前已在工業領域農業領域以及家住領域得到普遍的應用。如何區分電磁鐵的類別是廣大用戶正確選擇低成本高質量電磁鐵必須做的功課。下面是SDL（思德隆）電磁鐵做出的分類：

一、按照供電電流分：

1.交流電磁鐵

交流電磁鐵直接輸入交流，不用電源轉換。方便快捷。交流電磁鐵以硅鋼片作為疊加磁場較多。應為硅鋼片分子結構能夠吸收交流電所帶來的渦流，進而達到電磁鐵的工作磁場的均衡和穩定性。應用較多的是震動盤電磁鐵以及大型牽引電磁鐵。交流電磁鐵國外電壓110V居多，國內則是220V。交流電磁鐵線圈的電阻一般會很大，這樣線圈通過的電流相對就會小，確保線圈不被燒壞。


2.直流電磁鐵


直流電磁鐵一般為低壓電磁鐵，以6V、12V、24V、36V、48V居多。交流電磁鐵用低電壓是為了安全，因此電流就需要電路板控制，電路板帶有變壓器。將交流徹底轉換為直流電。直流電穩定均衡，沒有渦流帶來的困擾。直流電磁鐵使用范圍也極為廣泛。比如汽車，中央門鎖、尾箱卡扣、大燈高低光轉換、方向盤鎖、安全帶鎖、減震氣閥、油箱蓋、自動波換擋器均使用的是DC12V電磁鐵。


二、按照電磁鐵工作模式分：

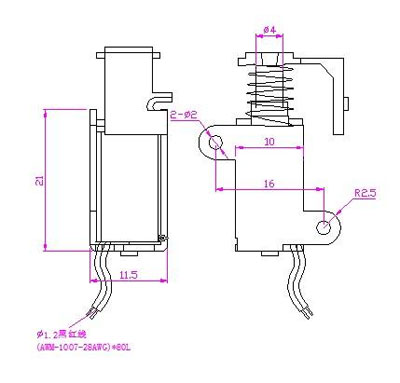

1.推拉式電磁鐵

推拉式電磁鐵中間有個鐵芯，在線圈通電后產生磁場，磁場將鐵芯磁化，鐵芯形成疊加磁場，磁場的方向性產生力，鐵芯的一端可以帶動一個物體做位移運動，從而實現一個功能動作。應用實例：門鎖自動插銷就是推拉式電磁鐵來實現的。

圖例：

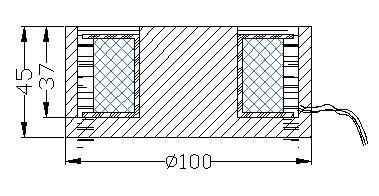

2.吸盤式電磁鐵

吸盤式電磁鐵通電后如同強磁的功能，能將鐵質重物吸住固定或者移位。斷電后沒有磁性，使用方便經濟。吸盤式電磁鐵另一頭是沒有磁性的，通過外殼導磁和屏蔽，電磁鐵外圍沒有磁性，做到了該有磁性的地方磁力極強，不該有磁性的地方磁力極弱。實例應用：鋼鐵廠將不同形狀的廢鐵通過吸盤電磁鐵送往熔煉爐。

圖例：

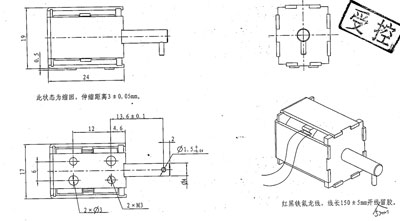

3.自保持電磁鐵

自保持電磁鐵是在電磁鐵線圈的中間或者一端加裝了強磁，通過強磁的磁力將滑動鐵芯保持在一個特定位。當線圈通電時強磁的磁力被抵消或者減弱，從而將滑動鐵芯拉動到另外一個位置。線圈只是瞬間通電，不會發熱。引用實例：汽車氙氣燈早期遠近光的實現使用伸縮燈。伸縮燈是一個保持式電磁鐵控制，當一個線圈通電時，滑動鐵芯向前移動，伸縮等推出，是近光。當另外一個線圈通電時滑動鐵芯被拉回，是遠光。此時線圈不再工作，也就不從在發熱燒壞電磁鐵現象。由于汽車開遠光的時間不夠固定，有可能開遠光10幾個小時，一般的推拉電磁鐵是無法實現的。只有保持式電磁鐵才行。

圖例：

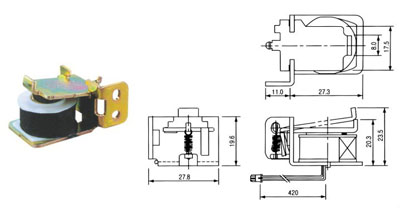

4．拍打式電磁鐵

拍打式電磁鐵介于吸盤電磁鐵和推拉式電磁鐵之間，具備兩者特性的綜合。通過線圈和固定鐵芯的磁場，將拍打板吸合下來，拍打板是一個杠桿作用，拍打板的另一端翹起來。進而實現一個撥分的作用。類似于繼電器的原理。應用實例：打印機復印機送紙器。

圖例：

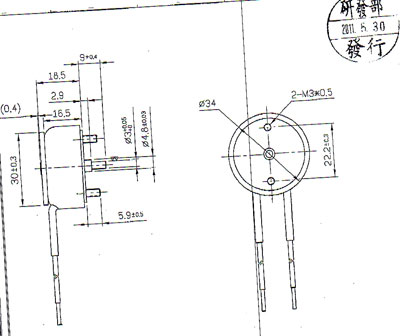

5.旋轉式電磁鐵

旋轉式電磁鐵原理類同于馬達。只是旋轉電磁鐵不能朝一個方向一只旋轉，只能是90度、120度、或者180度旋轉之后通過回行彈簧在復位到原來的的狀態。旋轉電磁鐵在轉動的同時，轉動鐵芯可以伸出，進而達到同時實現2個功能，這是馬達做不到的，因此旋轉電磁鐵在自動化設備中應用廣泛。旋轉電磁鐵相比較馬達動作簡單精確，穩定性極高，成本低。應用實例：織布機換色系統。

圖例：




6.擺動式電磁鐵

擺動電磁鐵是在一個線圈旁邊加裝一個強磁鐵，線圈通電時抵消或者減弱強磁的磁力，將擺動鐵芯吸合至另外一端。擺動鐵芯是一個杠桿作用，擺動桿的另一端進行擺動動作，這個動作可以起到“撥”“拋”的作用。應用在自動化設備里面能快速、穩定、長時間的工作，代替人力。應用實例：紡織機械的選針器。

圖例：




三、按照電磁鐵使用的行業分

1、汽車電磁鐵
汽車行業用電磁鐵的系統非常多。如汽車透鏡變光電磁鐵，油箱蓋電磁鐵，尾箱脫扣電磁鐵，波箱換擋電磁鐵，方向盤鎖電磁鐵，減震器氣控電磁鐵，安全帶電磁鐵等等。

2、打印機電磁鐵
打印機復印機送紙系統，針式打印機針頭系統都用到電磁鐵。

3、自動感應門鎖電磁鐵

4、壓力電飯煲跳閘電磁鐵

5、高壓空開跳閘電磁鐵

6、離合器電磁鐵

使用行業太多，這里就不再贅述。
